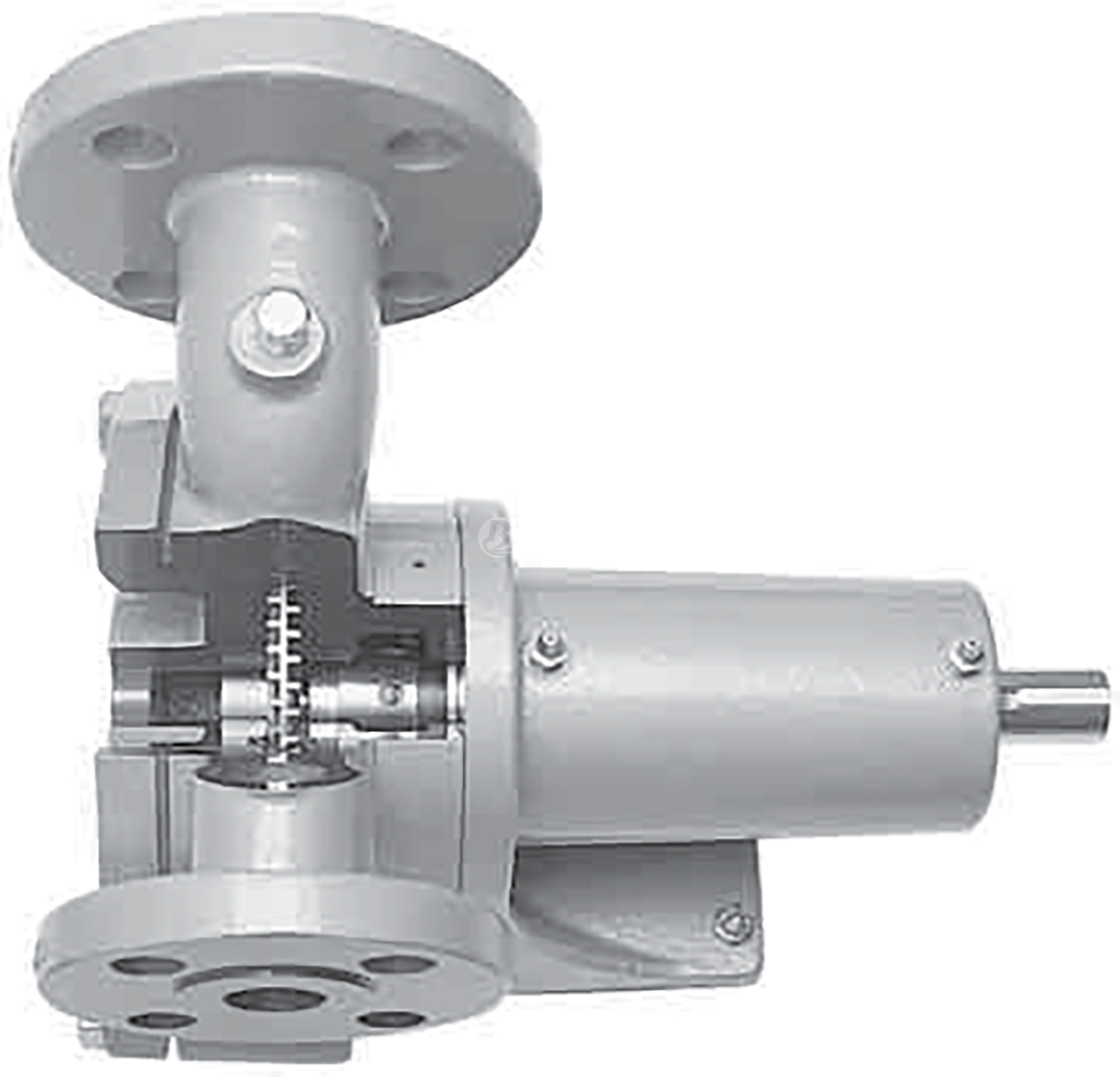

LPG TURBINE PUMP(LPG VORTEX PUMP)

Shanghai Bangquan Pump manufacturing Co., LTD

contact：+86-21-57648032，shbqmp@163.com

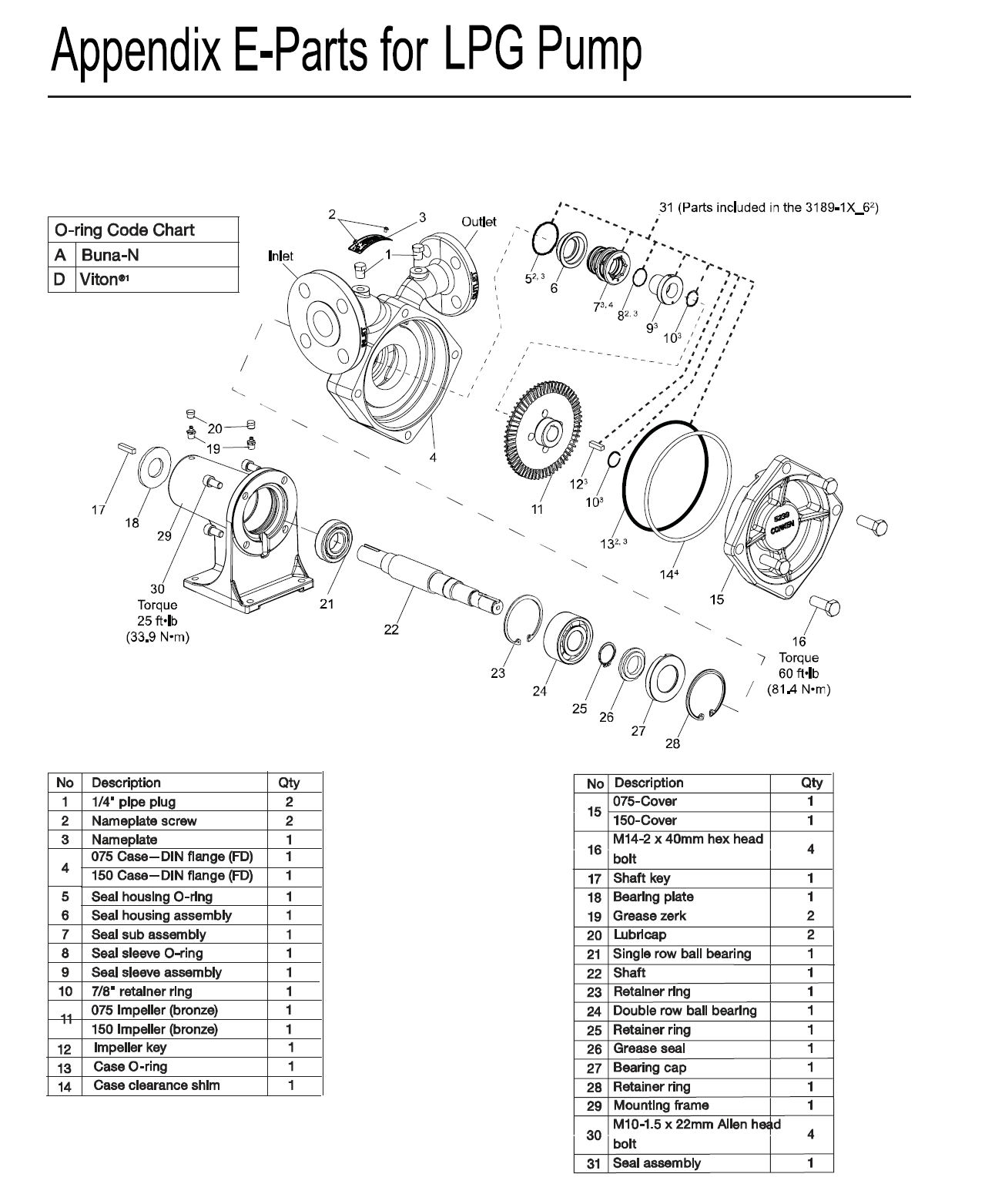

Appendix E-Parts for LPG Pump

LPG-TP-150 液化氣渦輪泵在地上或地下液化氣儲氣罐高壓差時使用， 滿足多種LPG 加氣需求。高壓差時， 無論地上罐，還是地下罐，可以為雙槍加氣機大流量供氣。連續高強度的設計，使用起來簡單經濟，是經濟高效的潛泵替代泵。

應用范圍：加氣機供氣；罐裝油瓶；槽車裝車、卸車；批量輸送等。

適用介質：液化氣、煤油、柴油等液體。

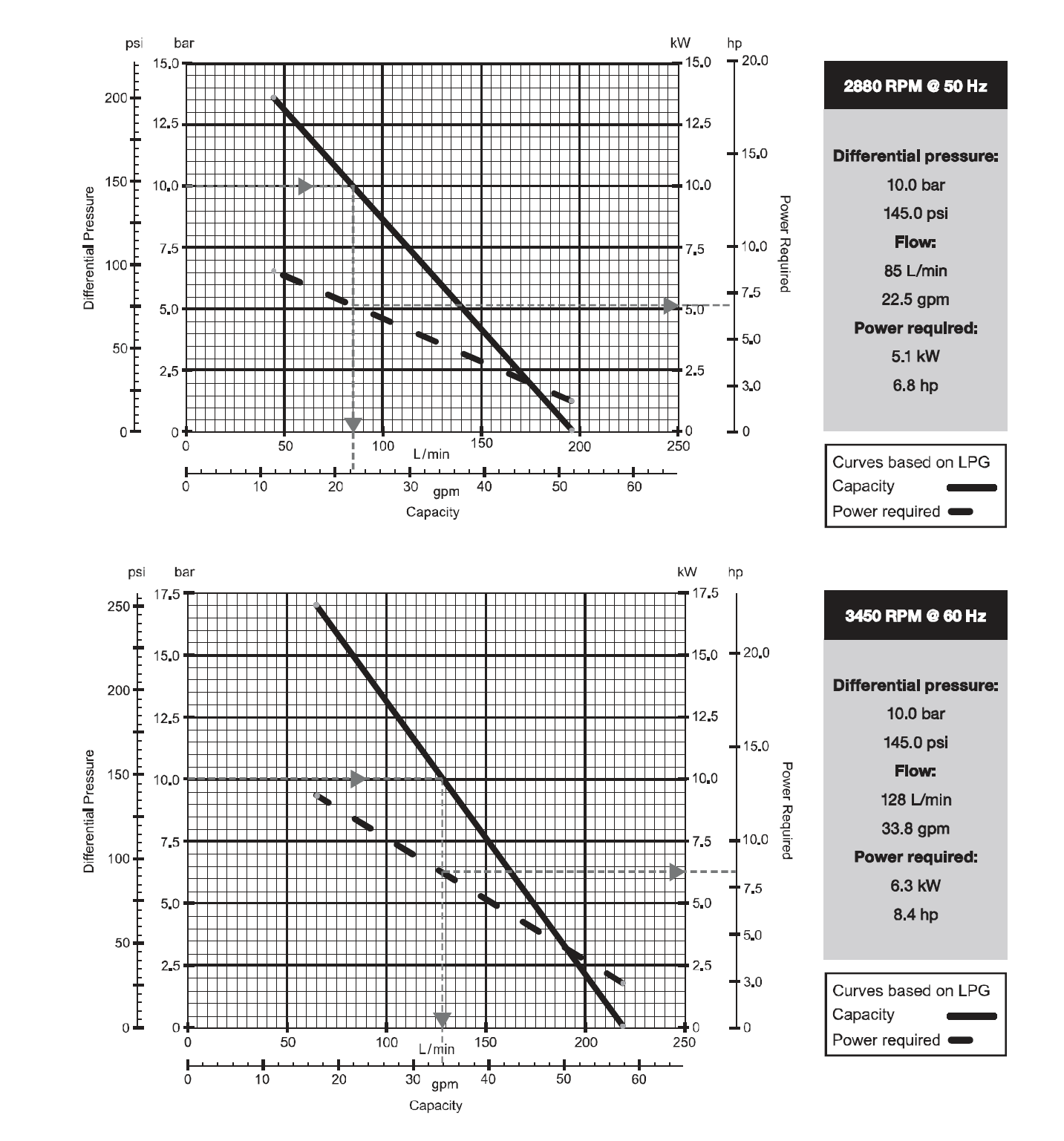

技術說明

旋轉方向面對泵的驅動軸末端逆時針旋轉

最大工作壓力2.76MPa

轉速60Hz 3450rpm OR 50Hz 2800 rpm

功率5.5KW ，380V

環境溫度-32°C---107°C

最大壓差2MPa

渦輪泵的結構說明：

渦輪泵主要由支承部分、傳動部分、軸承和密封件四大部分組成：

1. 渦輪泵支承部分主要為支架，泵體、端蓋、支架由螺絲鎖緊，構成工作室。

2. 傳動部分主要由傳動軸、葉輪和平鍵組成。傳動軸通過平鍵帶動葉輪轉動，從而產生壓力差。

3. 軸承主要由深溝球軸承、角接觸球軸承組成。

4. 密封件主要由O 型圈和機械密封組成。
